M-GPS-C桌面型GPS时钟

产品详情

2022710

       M-GPS-C桌面型GPS时钟(B码授时仪,B码对时装置,迷你型GPS时钟同步器)是我公司精心设计、自行研制开发的一款高性能、微功耗、小体积的GPS 同步时钟,该装置采用进口高精度授时型GPS OEM 模块和精密时间同步技术,具有微功耗、体积小、授时精度高、经济实用、免维护等特点。

       M-GPS-C桌面型GPS时钟(B码授时仪,B码对时装置,迷你型GPS时钟同步器)1路RS232或RS422/485串行信号,1路空接点脉冲信号,1路TTL电平的IRIG-B信号,1路RS422/485电平的IRIG-B信号,可以适应各种不同设备的授时需要,广泛应用于电力、金融、通信、交通、广电、安防、石化、冶金、水利、国防、医疗、教育、政府机关、IT等领域。


M-GPS-C桌面型GPS时钟的特点

1.体积小巧,功耗极低,安装方便,兼容性强。

2.    时间精度高,脉冲、IRIG-B信号精度小于0.1μS,串口信息精度可达10μS。

3.支持单星授时模式,适用于收星效果不佳的情况(订货时须说明),有屋顶和贴窗天线可供选择。

4.高品质的工业级元件,高水准的电气设计,高密度集成的电路结构,使装置拥有良好的电气隔离和电磁屏蔽表现,整机无可调节器件,极大提高了产品抗干扰性能与可靠性保障。

5.GPS接收天线重点考虑了防雷设计、稳定性设计、抗干扰设计,信号接收可靠性高,不受地域条件和环境的限制。

6.串口、脉冲信号输出可编程,按键设置,操作方便。

7.机壳经防磁处理,抗干扰能力强。

8.通过指示灯直观反映装置的收星状况。


M-GPS-C桌面型GPS时钟的基本原理

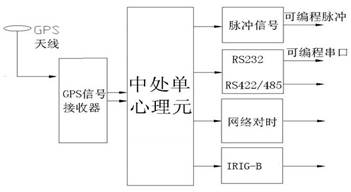

   M-GPS-C桌面型GPS时钟的原理框图如图所示:



图   装置原理框图

1.GPS信号接收器: 用于接收GPS卫星发送的协调世界时(UTC)信号作为外部时间基准信号。输出时间精度为0.1μS的1PPS(即1Pulse Per Second)脉冲,并通过RS232串行口输出国际标准时间、日期和接收单元所处地理位置(经纬度)等信息。

2.中心处理单元:对整个系统进行监控,处理。

3.脉冲电路: 通过编程输出秒(1PPS) 、分钟(1PPM) 、小时(1PPH)等可控制的同步脉冲信号。

4.RS-232/422/485: 输出可设定的当地时间、日期等信息,波特率可选。

5.IRIG-B生成及输出接口:生成并输出IRIG-B(TTL)、IRIG-B(422)


M-GPS-C桌面型GPS时钟的技术参数

1.运行条件

1)装置环境条件

工作温度:-20~+40

贮存温度:-40~+75

湿度:<95%。

2)电源

       12V/200mA(可选5V,订货时须说明),随机配备交流220V转12V电源适配器。

3)抗干扰

       在雷击过电压、一次回路操作、开关场故障、二次回路操作及其它强干扰作用下,装置不误动作。

       装置快速瞬变干扰试验、高频干扰试验、辐射电磁场干扰试验、冲击电压试验和绝缘试验符合标准GB/T13926-1992(工业过程测量和控制装置的电磁兼容性),并达到Ⅲ级及以上标准。

2.技术参数

1)GPS授时天线

工作温度:-45℃~85℃;

贮存温度:-50℃~90℃;

湿度:100%,结露;

体积:φ96×126mm。

2)GPS卫星接收机

接收频率:1575.42MHz(L1信号)。

接收灵敏度:捕获〈-160dBm,跟踪〈-163dBm。

同时跟踪:正常状态下可同时跟踪8~12颗GPS卫星;

                 装置冷起动时不小于4颗卫星;

                 装置热起动时不小于1颗卫星。

捕获时间:装置冷起动时小于1min,装置热起动时小于20S。

内部电池:电池类型:锂电池;

                 电池寿命:≮25000h。

3)功耗:≤2W。

4)平均无故障间隔时间(MTBF)≥150000小时;平均维修时间(MTTR):一般不大于30分,使用寿命不少于20年。正常使用条件下无须维护。

5)输出时间与协调世界时(UTC)时间同步准确度:≤30nS。

6)时间同步信号电接口:

脉冲信号:(TTL/422)准时沿:下降沿,下降时间≤10nS;

                                                                下降沿的时间准确度≤0.1μS;

                                                                 脉冲宽度:200mS;

                    (空接点)准时沿:下降沿,下降时间≤150nS;

                                                                下降沿的时间准确度≤1μS;

                                                                 脉冲宽度:200mS;

       空接点脉冲输出端口允许外接电压:VCE<30V;允许电流:ICE<50mA。

时间报文:

A.通讯波特率: 1200、4800、9600可选。

B.规约:信息位8位,一位起始位,一位停止位,异或非校验,校验帧头之后校验字节之前的时间数据,ASCⅡ码。

C.信息格式: 每秒发送一次,格式为:


       其中,与秒脉冲(PPS)的前沿对齐。例如:现在是2002年6月13号18点45分36秒,则发送信息格式为:ST18453613062002A。

       如果装置刚上电或失去同步, 则串口的信息格式里将不出现<S>,即以<T>为桢头的格式表示输出的信息未经同步,以<S><T>为桢头的格式表示输出的信息为同步后的标准时间。

       另外,可根据客户要求订制特殊规约。

D.串行输出接口引脚如图所示:

RS-232C接口         RS-422/485接口

图   装置串行输出接口

E. 准确度:≤10μS(波特率为9600时)。

IRIG-B(DC)直流偏置信号接口

       每秒1帧,包含100个码元,每个码元10mS。脉冲宽度编码,2mS宽度表示二进制0、分隔标志或未编码位,5mS宽度表示二进制1,8mS宽度表示整100mS基准标志。

       秒准时沿:连续两个8mS宽度基准标志脉冲的第二个脉冲的前沿,上升沿。

       帧结构:起始标志、秒(个位)、分隔标志、秒(十位)、基准标志、分(个位)、分隔标、分(十位)、基准标志、时(个位)、分隔标志、时(十位)、基准标志、自当年元旦开始的天(个位)、分隔标志、天(十位)、基准标志、天(百位)(前面各数均为BCD码)、7个控制码(在特殊使用场合定义)、自当天0时整开始的秒数(为纯二进制整数)、结束标志。

       根据TEEE Std 1344-1995规定,在IRIG-B P50-P58位增加了年份。

       准时上升沿的时间准确度≤1μS。

7)重量:0.2kg。
